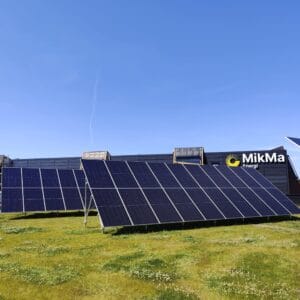

Jordmontage til 20 solcellepaneler

Jordmontage til 20 solcellepaneler

Dette jordmonteringssæt gør det nemt og sikkert at montere op til 20 solcellepaneler. Det er perfekt til projekter, hvor panelerne skal sættes op direkte på jorden, og det er bygget til at holde under forskellige terrænforhold. Sættet indeholder alt, hvad du har brug for til installationen, så du hurtigt kan komme i gang.

Èt sæt passer til 20 solcellepaneler og indeholder:

• 16 stk. Montageskinne (3350mm)
• 12 stk. Skinneforbinder
• 14 stk. Bundplade
• 56 stk. Universal klemme
• 7 stk. Langsgående føringsskinne
• 14 stk. Tilpasset P-serie kapsling (GS-P-H65-M10-Q01)
• 7 stk. Tilpasset P-serie kapsling (GS-P-H112-M10-Q01)
• 7 stk. Rør til bagben (GS-PC02-500)
• 7 stk. Rør til bagben (GS-PC02-C2620-M8)
• 14 stk. Rør til bagben (GS-PC02-1970)
• 14 stk. M8 bolt
• 8 stk. Vinkelstøtte
• 14 stk. Jordskrue

Tekniske specifikationer:

• Modulstørrelse: 2384x1303x35 mm
• Vægt pr. panel: 38,7 kg
• Panelkonfiguration: 2×10
• Vindhastighed (maks.): 24 m/s
• Snelast: 1 kN/m²

Bemærk:

Længden på pælefundamenterne skal bestemmes i henhold til den geologiske undersøgelse på projektstedet samt ved test på stedet.

Jordmontage optegning
